AMS 5581 Inconel 625 Havacılık ve Uzay Hidrolik Sistemleri İçin Dikişsiz Borular
Çin'in lider tedarikçisi ve üreticisi olan GNEE Steel, uygun maliyetli-nikel-bazlı alaşımlı ürünler sunmaktadır.
- E-posta gönder:ss@gneesteel.com
- Tel:+8615824687445
AMS 5581 Inconel 625 Havacılık ve Uzay Hidrolik Sistemleri için Dikişsiz Boru açıklaması
GNEE AMS 5581 Inconel 625 Dikişsiz Boru
AMS 5581 dikişsiz Inconel 625 boru sistemi, olağanüstü yorulma ömrü, manyetik olmayan özellikleri ve 980 dereceye (1800 derece F) kadar düşük ve aşırı sıcaklıklara dayanma yeteneği nedeniyle havacılık ve uzay hidrolik sistemleri tarafından tercih edilmektedir. Bu nikel-krom-molibden alaşımlı borular, sıkı bir hammadde tedariki ve işlenmesinden geçer ve özellikle zorlu havacılık ve uzay uygulamaları için tasarlanmıştır; yüksek-basınç şoklarına ve aşındırıcı hidrolik yağlara dayanabilir.
AMS 5581 Dikişsiz Inconel 625 Boru Teknik Özelliklerine Genel Bakış
| Parametre | Tanım |
|---|---|
| Şartname | AMS 5581 (Havacılık ve Uzay Malzeme Şartnamesi) |
| Malzeme | Inconel 625 (UNS N06625) |
| Çin Eşdeğeri | GH3625 |
| Ürün Formu | Havacılık ve Uzay Hidrolik Dikişsiz Boru |
| Malzeme Türü | Dövme Nikel-bazlı, Korozyona Dirençli Süper Alaşım |
| Güçlendirme Mekanizması | Sağlam{0}}çözüm güçlendirme(Pzt + Nb) |
| Tipik Uygulamalar | Uçak hidrolik hatları, yakıt sistemleri, pnömatik sistemler, motor kontrol hatları, iniş takımı hidroliği |
| Maksimum Servis Sıcaklığı (Yük-Rulman) | ~600 derece |
| Maksimum Servis Basıncı | Boyuta bağlı olarak 5.000 psi'ye (345 bar) kadar |
| Teslimat Durumu | Çözeltide işlenmiş (tavlanmış) –yaşlandıkça-sertleşemez |
| Havacılık Sınıfı | VIM + VAR (çift erime – zorunlu) |
Alaşım 625 dikişsiz boruŞartname
Inconel Alaşımı 625 Kimyasal Bileşimi
| Öğe | İçerik | |
|---|---|---|
|
|
Nikel (Ni) | %58 dk |
| Krom (Cr) | %20 ila %23 | |
| Molibden (Mo) | %8 ila %10 | |
| Kolomb + Tantal (Nb + Ta) | %3,15 ila %4,15 | |
| Demir (Fe) | Maksimum %5,0 | |
| Karbon (C) | maksimum %0,10 | |
| Manganez (Mn) | maksimum %0,50 | |
| Silikon (Si) | maksimum %0,50 | |
| Fosfor (P) | Maksimum %0,015 | |
| Kükürt (S) | Maksimum %0,015 | |
| Alüminyum (Al) | Maksimum %0,40 | |
| Titanyum (Ti) | Maksimum %0,40 |

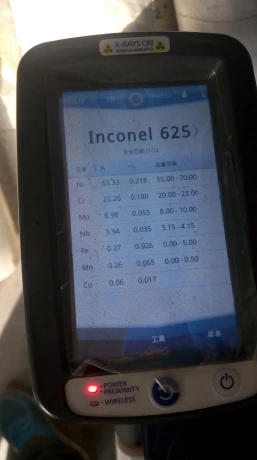

Gnee Alaşımlı Süperalaşım Spektrometre Test Kayıtları
AMS 5581 Inconel 625 havacılık-sınıfı tüp oda sıcaklığında mekanik özellikler – çözelti tavlaması
| Mülk | AMS 5581 Gereksinimi | Tipik Değer | Test Standardı |
|---|---|---|---|
| Çekme Dayanımı, Üstün | 830 MPa'dan büyük veya ona eşit(120 ksi) | 900 – 950 MPa | ASTM E8 / AMS 2370 |
| Çekme Mukavemeti, Verim (%0,2 Ofset) | 415 MPa'dan büyük veya ona eşit(60 ksi) | 450 – 500 MPa | ASTM E8 / AMS 2370 |
| Kopma Uzaması | %30'dan büyük veya eşit | 35 – 45% | ASTM E8 / AMS 2370 |
| Alanın Azaltılması | Belirtilmedi | 50 – 60% | ASTM E8 |
| Sertlik (Rockwell B) | 96 HRB'ye eşit veya daha az | 90 – 95 HRB | ASTM E18 |
| Esneklik Modülü | ~207 GPa (30,0 × 10⁶ psi) | - | ASTM E111 |
| Poisson Oranı | 0.29 – 0.30 | - | - |
Uns N06625 dikişsiz Borunun Fiziksel Özellikleri
| Mülk | Değer | Birim | Havacılık ve Uzay İçin Önemi |
|---|---|---|---|
| Yoğunluk | 8.44 | g/cm³ | Uçaklar için ağırlık hesaplaması |
| Erime Aralığı | 1290 – 1350 | derece | Yangına dayanıklılık |
| Isı İletkenliği (20 derece) | 9.8 | W/m·K | Hidrolik sıvıdan ısı dağılımı |
| CTE (20-100 derece) | 12.8 × 10⁻⁶ | / derece | Montaj uyumluluğu |
| Özgül Isı (20 derece) | 410 | J/kg·K | Termal kapasite |
| Esneklik Modülü | ~207 | not ortalaması | Basınç hesaplamaları için sertlik |
| Elektriksel Direnç | 1.29 | µΩ·m | - |
| Manyetik Özellikler | {0}Manyetik olmayan | - | Uçak aletlerine müdahale yok |
Inconel 625 Boru PDF dosyasını hemen indirmek için tıklayın
Inconel 625 dikişsiz borunun yüksek sıcaklık dayanımı ve korozyon direnci
AMS 5581 Inconel 625 Dikişsiz Havacılık ve Uzay Hidrolik Boru Yüksek Sıcaklık Mekanik Özellikleri
| Sıcaklık (derece) | Çekme Dayanımı (MPa) | Akma Dayanımı (MPa) | Uzama (%) | Gücü Koruma (%) |
|---|---|---|---|---|
| 20 (RT) | 830'dan büyük veya eşit | 415'ten büyük veya eşit | 30'dan büyük veya eşit | 100% |
| 100 | ~800 | ~400 | ~32 | 96% |
| 150 | ~780 | ~390 | ~34 | 94% |
| 200 | ~760 | ~380 | ~35 | 92% |
| 300 | ~750 | ~370 | ~35 | 90% |
AMS 5581 Inconel 625 havacılık-sınıfı dikişsiz boru korozyon direnci
| Çevre | Direnç Seviyesi | Havacılık ve Uzay İçin Önemi |
|---|---|---|
| Hidrolik Sıvı | Harika | Bozulma yok |
| Skydrol | Harika | Fosfat ester saldırısına karşı dayanıklıdır |
| Klorür Çukurlaşması | Harika | Buz çözücü sıvıların- neden olduğu çukurlaşmaya karşı dayanıklıdır |
| Gerilmeli Korozyon Çatlaması | Harika | Hidrolik sistemlerde SCC'ye karşı bağışıklık |
| Yüksek-Sıcaklıkta Oksidasyon | 980 dereceye kadar mükemmel | Yangına dayanıklılık |
| Tuz Spreyi | Harika | Deniz ortamlarında korozyon direnci |
Korozyon Direnci Derecesi (1-5, 5=en iyi)
| Çevre | İnkonel 625 | 316 SS |
|---|---|---|
| Hidrolik Sıvı | 5 | 5 |
| Skydrol | 5 | 4 |
| Klorür SCC | 5 | 1 |
| Çukurlaşma Direnci | 5 | 2 |
AMS 5581 Inconel 625 dikişsiz boru ısıl işlemi
| Parametre | Şartname |
|---|---|
| Durum | Çözüm Tavlı |
| Sıcaklık | 940 – 1040 derece |
| Zaman | 15-30 dk (ince duvar) |
| Atmosfer | BA kaplama için kontrollü atmosfer (hidrojen veya vakum) |
| Soğutma | Hızlı soğutma (su veya hava) |
AMS 5581 Inconel 625 Havacılık ve Uzay Sınıfı Dikişsiz Boru Boyutu Özellikleri
AMS 5581 Inconel 625 (UNS N06625) dikişsiz çelik boru standart havacılık hidrolik boru boyutları
| OD (inç) | Dış Çap (mm) | Duvar (içeride) | Duvar (mm) | Çalışma Basıncı (psi) | Tipik Havacılık ve Uzay Uygulaması |
|---|---|---|---|---|---|
| 0.125 | 3.18 | 0.020 | 0.51 | 8,500 | Enstrümantasyon, kontrol hatları |
| 0.188 | 4.78 | 0.028 | 0.71 | 9,500 | Küçük hidrolik hatlar |
| 0.250 | 6.35 | 0.035 | 0.89 | 11,000 | Genel hidrolik hatlar |
| 0.250 | 6.35 | 0.049 | 1.24 | 16,000 | Yüksek basınçlı hidrolik |
| 0.313 | 7.95 | 0.035 | 0.89 | 9,000 | Motor kontrol hatları |
| 0.375 | 9.53 | 0.042 | 1.07 | 12,500 | Ana hidrolik hatlar |
| 0.375 | 9.53 | 0.065 | 1.65 | 20,000 | Yüksek basınçlı ana hatlar |
| 0.500 | 12.70 | 0.049 | 1.24 | 13,500 | İniş takımı hidroliği |
| 0.500 | 12.70 | 0.065 | 1.65 | 18,500 | Ağır hizmet tipi hidrolik |
| 0.625 | 15.88 | 0.065 | 1.65 | 15,000 | Büyük hidrolik sistemler |
Boyutsal Toleranslar (AMS 5581 Havacılık Sınıfı)
| Parametre | Menzil | Havacılık ve Uzay Toleransı |
|---|---|---|
| OD (6,35 mm'den küçük veya ona eşit) | - | ±0,025 – ±0,050 mm |
| Dış Çap (6,35 – 12,70 mm) | - | ±0,050 – ±0,075 mm |
| Dış Çap (12,70 – 25,40 mm) | - | ±0,075 – ±0,100 mm |
| Duvar Kalınlığı | Tüm | ±5% – ±8% |
| Uzunluk | 15.000 mm'ye kadar | ±1 mm |
| OD Ovalliği | - | OD'nin %0,5'inden az veya ona eşit |
| Duvar Eşmerkezliliği | - | Duvar kalınlığının %8'inden az veya buna eşit |
| Doğruluk | - | 0,5 mm/m'den az veya buna eşit |
Inconel 625 ürünlerini proje boyutlarınıza uyacak şekilde özelleştirmek için bizimle iletişime geçin
AMS 5581 Inconel 625 Dikişsiz Borular için-Tahribatsız Muayene (NDT)
| Test Yöntemi | Gereklilik | Standart | Kabul Kriterleri |
|---|---|---|---|
| Girdap Akımı Testi (ET) | 100% | ASTM E426 | İlgili gösterge yok |

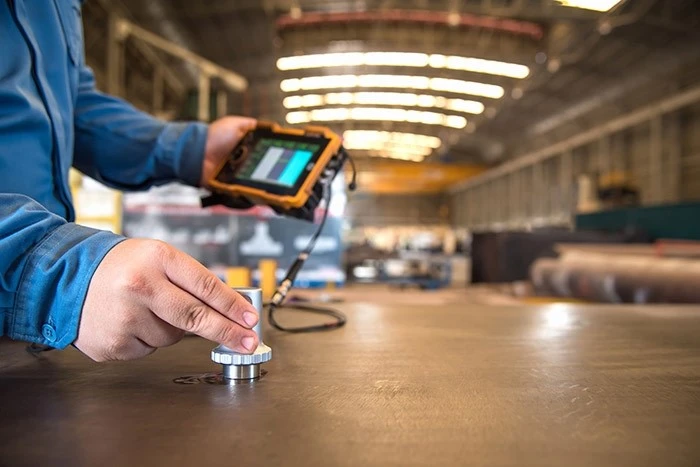

| Ultrasonik Test (UT) | 100%(duvar 0,5 mm'den büyük veya eşit) | ASTM E213 | Duvarın %5'ini aşan kusur yok |
| Hidrostatik Test | 100% | AMS2370 | 1,5× çalışma basıncı, sızıntı yok |
| Helyum Sızıntı Testi | Belirtildiği gibi (kritik sistemler) | ASTM E498 | 1 × 10⁻⁷ std cc/sn'den küçük veya ona eşit |
| Borescope Denetimi | %100 (küçük çaplar) | - | Pürüzsüz, temiz kimlik |
| Görsel Muayene | %100 (10-30x büyütme) | ASTM E543 | Yüzey kusuru yok |
AMS 5581 Inconel 625-Katma değerli hizmetler
Gnee Alloy Değerli-katma hizmetler
Gnee Alaşımı Hakkında
Gnee Alloy, Nikel 201, Nikel 202, Hastelloy C-276, Hastelloy C-22, Hastelloy B, Hastelloy C-4, Inconel Alloy 600, Inconel 625, Inconel 718, Inconel X-750, Incoloy Alloy 800 dahil olmak üzere çeşitli nikel{0}}bazlı alaşımların üretimi ve satışı konusunda uzmanlaşmıştır. Incoloy 800H/HT, Incoloy 825, Monel Alloy 400, Monel K500 ve yüksek sıcaklık alaşımları. Gnee Alloy'un ürünleri havacılık, kimya, elektrik enerjisi, otomotiv ve nükleer enerji uygulamalarında yaygın olarak kullanılmaktadır. Ayrıca müşteri ihtiyaçlarına göre özelleştirilmiş alaşım çözümleri de sunuyoruz. Alaşım fiyatlandırma soruları veya özelleştirilmiş alaşım çözümleri için lütfen şu adresten fiyat teklifi almak üzere bizimle iletişime geçin:ss@gneesteel.com.
Gnee Alaşımlı SGS Sertifikası
daha fazlasını görüntüle
Gnee Alaşımlı CR Sertifikası
daha fazlasını görüntüle
Gnee Alaşımlı İhracat Yeterlilik Belgesi
daha fazlasını görüntüle
Gnee Alaşımlı Ortak Fabrika Havacılık AS9100 Sertifikası
daha fazlasını görüntüle
Gnee Alaşımlı Inconel 625 sertifikası
Inconel 625 alaşımına yönelik mesleki sertifikalarımızı görüntülemek için tıklayın
SSS
S1: Havacılık ve uzay planlarında AMS 5581, ASTM B444 ile değiştirilebilir mi?
A: Genel olarak Hayır.Her ikisi de Inconel 625'i içerse de,AMS5581tane boyutu kontrolü ve-tahribatsız muayene (NDT) için çok daha sıkı gereksinimlere sahiptir. AMS 5581'in belirtildiği yerde B444'ün kullanılması denetim hatalarına ve güvenlik risklerine yol açabilir.
S2: Uçuş sensörleri için kılcal-boyutlu borular sağlayabilir misiniz?
C: Kesinlikle. Dış çapı 0,5 mm ila 10,0 mm arasında olan hassas mikro{{1}borularda uzmanlaştık.h9 toleranslarıve ayna kimliği kaplamaları.
S3: Yüksek basınçta sıfır-sızıntıyı nasıl garanti edersiniz?
C: Performans sergiliyoruz%100 Hidrostatik Basınç Testiyüzey altı kusurları bile tespit etmek için Girdap Akımı (ET) taramalarıyla birlikte{0}Sıfır-Sızıntıhidrolik aktüatörlerde.
S4: Prototip uçak sistemleri için deneme siparişleri sunuyor musunuz?
C: Evet. olarakGüvenilir Tedarikçisunarak inovasyonu destekliyoruzEsnek MOQ'larsolüsyonla işlenmiş 625 borunun-stok envanterimizde-var.
