1. Soru: Kaynaklı ve dikişsiz Nikel 200 boru arasındaki temel farklar nelerdir ve endüstriyel uygulamalar için kaynaklı boru seçimini hangi faktörler etkiler?
A:Kaynaklı ve dikişsiz Nikel 200 boru arasındaki temel ayrım, boyutsal kullanılabilirliği, maliyet yapısını ve belirli performans özelliklerini etkileyen üretim sürecinde yatmaktadır.
Dikişsiz Nikel 200 boruherhangi bir uzunlamasına dikiş olmaksızın içi boş bir boru oluşturmak üzere bir mandrel üzerine katı bir kütüğün ekstrüzyona tabi tutulması veya çekilmesiyle üretilir. Bu işlem, tek biçimli tane boyutuna sahip ve kaynak hattı olmayan homojen bir yapı sağlar. Dikişsiz boru, kritik basınç-içeren uygulamalar, yüksek-sıcaklık hizmeti ve kaynak dikişinin varlığının-düzgün üretilmiş olsa bile-lokal korozyon veya mekanik zayıflık için potansiyel bir alan oluşturduğu ortamlar için tercih edilir.
Kaynaklı Nikel 200 boruDüz bir şerit veya Nikel 200 tabakasının silindirik bir şekle dönüştürülmesi ve dikişin uzunlamasına kaynaklanmasıyla üretilir. En yaygın kaynak yöntemleri şunlardır:
Tungsten inert gaz (TIG) kaynağı (GTAW):Mükemmel yüzey kalitesine sahip yüksek-kaliteli, otojen veya dolgu-eklenmiş kaynaklar için tercih edilir
Plazma ark kaynağı (PAW):Derin nüfuzla daha yüksek üretim oranları için kullanılır
Lazer kaynağı:Isıdan{0}etkilenen dar bölgelere sahip hassas uygulamalar için kullanılır
Kaynaklı borunun seçimi genellikle şunlara göre yapılır:
Maliyet verimliliği:Kaynaklı boru genellikle dikişsiz eşdeğerlerine göre daha düşük başlangıç malzeme maliyeti sunar; özellikle dikişsiz borunun giderek daha pahalı hale geldiği veya kullanılamadığı daha büyük çaplarda (tipik olarak 6 inç / 150 mm'nin üzerinde)
Boyutsal kullanılabilirlik:Kaynaklı boru, kütük boyutu ve ekstrüzyon yetenekleriyle sınırlı olan dikişsiz boruya göre daha büyük çaplarda (24 inç veya daha fazla) üretilebilir
Orta servis koşulları:Basınç, sıcaklık ve korozyon şiddetinin orta aralıklarda olduğu uygulamalar için kaynaklı boru, daha düşük maliyetle yeterli performansı sağlar
Ancak kaynaklı boru dikiş kaynağının kalitesine tabidir. Kaynak bölgesi farklı bir tane yapısına, hassasiyet potansiyeline ve korozyon direncini etkileyebilecek artık gerilimlere sahip olabilir. Nikel 200 kaynaklı boru için, uygun kaynak prosedürleri, dolgu metali seçimi ve-kaynak sonrası işlemler, dikişin ana metalle eşdeğer performans göstermesini sağlamak için çok önemlidir.
2. S: Nikel 200 kaynaklı boru için, özellikle de kaynak dikişi bütünlüğü ve kaynak sonrası-ısıl işlemle ilgili kritik üretim ve kalite kontrol gereksinimleri nelerdir?
A:Nikel 200 kaynaklı borunun üretimi, uzunlamasına kaynak dikişinin ana metalle aynı korozyon direncini, mekanik mukavemeti ve güvenilirliği karşılamasını sağlamak için sıkı üretim kontrolleri gerektirir. Aşağıdaki kritik hususlar kaliteyi yönetir:
Şerit hazırlığı:Başlangıç malzemesi-Nikel 200 levha veya şerit-yüzey kusurları, kalıntılar ve boyutsal tutarlılık açısından dikkatle incelenmelidir. Kaynak bağlantısının tutarlı şekilde ayarlanması için temiz, kare kenarlar sağlamak amacıyla kenarlar genellikle frezelenir veya kesilir. Yüzey temizliği çok önemlidir; kalıntı yağlar, gresler veya oksitler kaynak havuzunu kirletebilir ve gözenekliliğe veya gevrekleşmeye neden olabilir.
Kaynak proses kontrolü:Boyuna dikiş tipik olarak kullanılarak kaynak yapılır.otojen gaz tungsten ark kaynağı (GTAW)Daha ince duvar kalınlıkları için (yaklaşık 3–4 mm'ye kadar) -dolgu metali olmadan-. Daha ağır duvarlar için dolgu metaliNikel 61 (UNS N9961)baz metal bileşimine uygun olan eklenir. Temel süreç parametreleri şunları içerir:
Isı girişi kontrolü:Aşırı ısıdan-etkilenen bölge (HAZ) büyümesi olmadan tam nüfuz sağlamayı tam olarak başardı
Koruyucu gaz:Kaynak kökünün oksidasyonunu önlemek için arka korumalar ve destek gazıyla birlikte yüksek-saflıkta argon veya helyum
Kaynak hızı:Tutarlı boncuk geometrisini korumak ve artık gerilimleri en aza indirmek için optimize edilmiştir
Kaynak sonrası ısıl işlem (PWHT):Kaynağın ardından Nikel 200 kaynaklı boru tipik olarak birgerilim giderme tavlaması595–705 derecede (1100–1300 derece F) tedavi. Bu tedavi birden fazla amaca hizmet eder:
Şekillendirme ve kaynaklamanın neden olduğu artık gerilimleri hafifletir
Kaynak bölgesinde ve HAZ'da sünekliği geri kazandırır
Servis sırasında stres korozyonu çatlaması riskini en aza indirir
Kaynaklı borularda, dikişin korozyon veya mekanik arıza açısından tercih edilen bir bölge haline gelmemesini sağlamak için PWHT çok önemlidir.
Tahribatsız muayene (NDE):Nikel 200 kaynaklı boru için kalite güvencesi tipik olarak şunları içerir:
%100 radyografik test (RT)Gözenekliliği, erime eksikliğini veya kalıntıları tespit etmek için uzunlamasına kaynak dikişinin
Sıvı penetrant testi (PT)yüzey kırılma kusurlarını ortaya çıkarmak için kaynak yüzeyinin-
Girdap akımı testi (ECT)yerel kusurları tespit etmek amacıyla tüp uygulamaları için
Hidrostatik testBasınç bütünlüğünü doğrulamak için her boru uzunluğunun

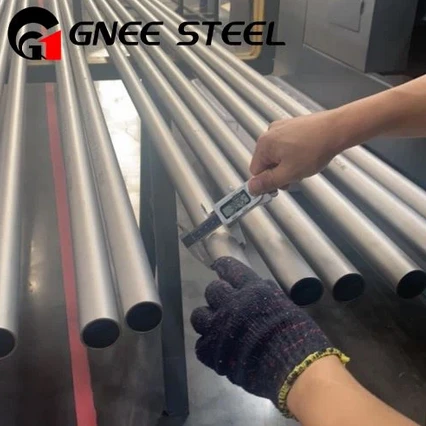

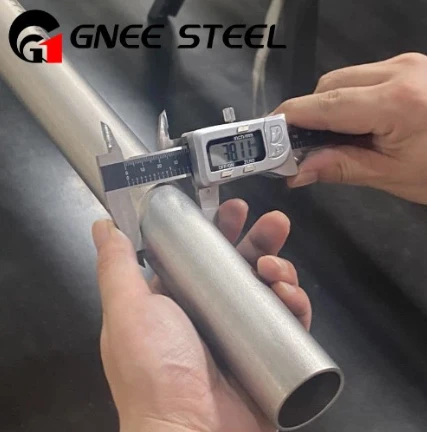

Soğuk çalışma ve boyutlandırma:Kaynak ve ısıl işlemden sonra boru, hassas boyut toleranslarına ulaşmak için genellikle soğuk çekilir veya soğuk haddelenir. Bu soğuk işlem aynı zamanda tane yapısını da iyileştirir ve mekanik özellikleri geliştirir. Son tavlama, malzemeyi Nikel 200'ün yumuşak, sünek durum karakteristiğine geri kazandırır.
Bu üretim kontrollerinin birleşimi, uygun şekilde üretilmiş Nikel 200 kaynaklı borunun ASTM B161, B162 veya B675 gerekliliklerini karşılamasını ve çok çeşitli aşındırıcı servis uygulamaları için belirlenebilmesini sağlar.
3. Soru: Nikel 200 kaynaklı boru hangi aşındırıcı ortamlara uygundur ve kaynak dikişinin tercihli bir saldırı alanı haline gelmemesini sağlamak için ne gibi önlemler alınmalıdır?
A:Nikel 200 kaynaklı boru, kaynak dikişinin uygun şekilde üretilmesi, ısıl işlem görmesi ve denetlenmesi koşuluyla dikişsiz Nickel 200 ile aynı aşındırıcı ortamlar için uygundur. Birincil hizmet ortamları şunları içerir:
Kostik alkaliler (sodyum, potasyum, kalsiyum hidroksitler):Nikel 200, tüm konsantrasyonlarda ve yaklaşık 315 dereceye (600 derece F) kadar sıcaklıklarda kostik çözeltilere karşı olağanüstü direnç gösterir. Kaynak dikişi, gerilimi uygun şekilde giderildiğinde karşılaştırılabilir korozyon direnci sergiler. Bununla birlikte, artık gerilimlere veya hassaslaştırılmış mikro yapılara sahip uygunsuz şekilde kaynaklanmış dikişler, gerilimli korozyon çatlağı için başlangıç bölgeleri haline gelebilir.Önlem:Yüksek sıcaklıktaki kostik hizmetinde kaynaklı boru için-595–705 derecede kaynak sonrası gerilim giderme tavlaması zorunludur.
İndirgeyici asitler (seyreltik sülfürik, hidroklorik, fosforik asitler):Oksijen-içermeyen indirgeyici ortamlarda Nikel 200 iyi bir direnç sağlar. Kaynak bölgesi, kaynak sırasında kirlenirse, kaynak metali ile ana metal arasındaki galvanik etkiler nedeniyle hızlandırılmış saldırı sergileyebilir.Önlem:İmalat sırasında-özel aletlerin kullanımı ve kapsamlı yağdan arındırma dahil olmak üzere sıkı temizlik-kontaminasyonu önler. Uyumlu dolgu metalinin (Nikel 61) kullanılması elektrokimyasal uyumluluğu sağlar.
Kuru halojenler (klor, flor):Nikel 200, yüksek sıcaklıklarda kuru klor ve flor hizmeti için uygundur. Nem girişi hidroklorik asit oluşumuna ve hızlı saldırıya yol açabileceğinden, kaynak dikişinde nemi tutabilecek gözeneklilik olmamalıdır.Önlem:Kaynak dikişinin %100 radyografik muayenesi tipik olarak gözeneklilik ve erime eksikliğinin doğrulanması için belirlenir.
Gıda işleme ve farmasötik uygulamalar:Nikel 200, ürün saflığının önemli olduğu gıda işleme ve farmasötik ekipmanlarda kullanılır. Bu uygulamalardaki kaynaklı borular için iç kaynak dikişi genelliklezemine gömme veya elektro-cilalıbakteri veya ürün kalıntısının birikebileceği çatlakları ortadan kaldırmak için.Önlem:İç kaynak bitirme ve yüzey pürüzlülüğü (Ra) özellikleri, temizlenebilirliği korumak açısından kritik öneme sahiptir.
Hidroflorik asit (HF):Nikel 200'ün hidroflorik asite karşı direnci sınırlıdır. HF hizmetinde genellikle Alloy 400 (Monel) tercih edilir. Nikel 200 kaynaklı boru kullanılırsa, kaynak dikişi-değiştirilmiş mikro yapısıyla-tercihli saldırı sergileyebilir.Önlem:HF hizmeti için genellikle kaynaklı konstrüksiyon yerine dikişsiz boru önerilir ve alternatif alaşımlar dikkate alınmalıdır.
Her durumda kaynak dikişinin bütünlüğü kritik faktördür. Kaynaklı Nikel 200 boru, dikiş güvenilirliğini sağlamak için yalnızca belgelenmiş kalite sistemlerine, kanıtlanmış kaynak prosedürlerine ve sıkı NDE programlarına sahip üreticilerden temin edilmelidir.
4. S: Kostik hizmet uygulamalarında maliyet, kullanılabilirlik ve performans açısından dikişsiz alternatiflerle karşılaştırıldığında Nikel 200 kaynaklı borunun avantajları ve sınırlamaları nelerdir?
A:Kaynaklı ve dikişsiz Nikel 200 boru arasındaki seçim, maliyet, kullanılabilirlik ve performans özellikleri arasında-ödemeleri içerir. Bu faktörlerin anlaşılması, belirli uygulamalar için bilinçli malzeme seçimini mümkün kılar.
Maliyet avantajları:Kaynaklı Nikel 200 boru tipik olarak şunları sunar:%15–30 daha düşük ilk malzeme maliyetiÖzellikle 150 mm'nin (6 inç) üzerindeki çaplarda dikişsiz eşdeğerleriyle karşılaştırıldığında. Bu maliyet farkı şunlardan kaynaklanır:
Daha düşük üretim karmaşıklığı-şekillendirme ve kaynak şeridi, katı kütüklerin ekstrüzyonundan veya döner şekilde delinmesinden-daha az sermaye gerektirir
Daha yüksek malzeme verimi-şerit işleme, kütük-tabanlı dikişsiz üretime göre daha az hurda üretir
Daha büyük çaplı-dikişsiz boruların mevcudiyeti giderek daha pahalı hale gelir ve 200 mm'nin (8 inç) üzerinde bulunabilirliği sınırlıdır
Kullanılabilirlik:Kaynaklı boru, dikişsiz boruya göre daha geniş bir çap ve et kalınlığı aralığında mevcuttur. Dikişsiz Nikel 200 boru tipik olarak yaklaşık 300 mm'ye (12 inç) kadar nominal çapa kadar mevcutken, kaynaklı boru 600 mm'yi (24 inç) aşan çaplarda üretilebilir. Büyük- çaplı kostik transfer hatları, evaporatör gövdeleri ve tank bağlantıları için kaynaklı boru genellikle tek pratik seçenektir.
Performansla ilgili hususlar:Kaynaklı borunun dikişsiz boruya göre performansı, servis ortamına ve kaynak dikişinin kalitesine bağlıdır.
| Faktör | Dikişsiz Boru | Kaynaklı Boru |
|---|---|---|
| Tekdüzelik | Homojen yapı; kaynak dikişi yok | Farklı mikro yapıya ve artık gerilimlere sahip kaynak dikişi |
| Korozyon direnci | Boru boyunca düzgün | Kaynak dikişi, uygun şekilde ısıl işleme tabi tutulduğu takdirde eşdeğer direnç sağlar; yanlış işlenmiş dikişler tercihli saldırı bölgeleri olabilir |
| Basınç derecesi | Kesintisiz inşaat için ASME kodu başına izin verilen daha yüksek gerilimler | Kaynaklı bağlantı verimlilik faktörüne bağlı olarak kaynaklı yapı için kodun izin verdiği gerilimler azaltılabilir |
| High-temperature service (>315 derece) | Uygun; dikişsiz tercih | Kaynaklı boru kullanılabilir ancak sıkı PWHT gerektirir; kesintisiz, genellikle kritik-yüksek sıcaklık uygulamaları için belirtilir |
| Döngüsel servis / yorgunluk | Üstün yorulma direnci | Kaynak dikişi döngüsel yükleme altında yorulma başlangıç noktası olabilir |
Uygulama rehberliği:Klor-alkali yoğunlaştırıcılardaki- buharlaştırıcı tüpler gibi kritik yüksek-sıcaklıktaki kostik hizmetlerinde-dikişsiz boru genellikle kaynak dikişinin bulunmaması ve tekdüze özelliklerin güvence altına alınması nedeniyle belirtilir. Düşük-sıcaklıktaki kostik transfer hatları, büyük-çaplı başlıklar ve basınç ve sıcaklığın orta düzeyde olduğu genel kimyasal işleme uygulamaları için kaynaklı boru, uygun şekilde üretildiğinde kabul edilebilir performansa sahip, uygun maliyetli bir-alternatif sağlar.
5. S: Tedarik ve spesifikasyon açısından bakıldığında, basınçlı-korozif ve aşındırıcı hizmetlerde kullanılan Nikel 200 kaynaklı boruya yönelik kritik ASTM standartları, ek gereksinimler ve belgeler nelerdir?
A:Nikel 200 kaynaklı borunun tedariki, geçerli ASTM standartlarının kesin olarak belirtilmesini, kaynak gerekliliklerini, tahribatsız muayeneyi ve amaçlanan hizmet için malzeme uygunluğunu sağlamak amacıyla dokümantasyonu gerektirir.
Birincil ASTM spesifikasyonları:Nikel 200 kaynaklı boru için geçerli spesifikasyon, üretim yöntemine ve amaçlanan uygulamaya bağlıdır:
| Şartname | Kapsam |
|---|---|
| ASTM B161 | Dikişsiz boru (kaynaklı borulara uygulanmaz) |
| ASTM B162 | Kaynaklı boru için başlangıç malzemesi olarak plaka, tabaka ve şerit- |
| ASTM B675 | Kaynaklı nikel boru (özellikle genel aşındırıcı hizmet için uzunlamasına kaynaklı boruya yöneliktir) |
| ASTM B725 | Yüksek sıcaklıkta-servis için kaynaklı nikel boru |
| ASTM B730 | Kondansatörler ve ısı eşanjörleri için kaynaklı nikel boru |
Çoğu genel aşındırıcı servis uygulaması için,ASTM B675Nikel 200 kaynaklı borunun birincil spesifikasyonudur.
Kritik satın alma gereksinimleri:Basınç-içeren ve aşındırıcı hizmet için alıcılar şunları belirtmelidir:
1. Kaynak prosedürü spesifikasyonu (WPS):Üretici, aşağıdakiler dahil olmak üzere ASME Bölüm IX'a uygun belgelenmiş WPS sağlamalıdır:
Kaynak işlemi (tipik olarak GTAW)
Dolgu metali tipi ve sınıflandırması (Nikel 61, UNS N9961)
Isı girdi aralığı ve geçişler arası sıcaklık kontrolleri
Koruyucu gaz bileşimi ve akış hızları
2. Kaynak sonrası ısıl işlem (PWHT):Korozif hizmetlerde kaynaklı borular için PWHT genellikle zorunludur. Belirtin:
595–705 derecede (1100–1300 derece F) gerilim giderme tavlaması
Oksidasyonu önlemek için atmosfer kontrolü
Soğutma hızı spesifikasyonları
3. Tahribatsız muayene (NDE):Belirtin:
%100 radyografik test (RT)ASME Bölüm V'e göre boyuna kaynak dikişinin
Sıvı penetrant testi (PT)kaynak dikişi yüzeyinin
Hidrostatik testher boru uzunluğunun
4. Kimyasal bileşim ve mekanik özellikler:
Karbon %0,15'e eşit veya daha az (Nikel 200) -, 315 derecenin üzerinde-yüksek sıcaklık hizmeti bekleniyorsa, bunun yerine Nikel 201 (%0,02 C'den az veya buna eşit) belirtmeyi düşünün
Çekme mukavemeti 345 MPa'ya (50 ksi) eşit veya daha büyük
Akma dayanımı 103 MPa'ya (15 ksi) eşit veya daha büyük
Uzama 50 mm'de %40'a eşit veya daha büyük
5. Yüzey kalitesi ve iç kaynak durumu:Temizliğin kritik olduğu proses uygulamaları için:
İç kaynak dikişini belirtinzemin hizasıveyaelektro cilalı
Yüzey pürüzlülüğü (Ra) gereklilikleri (örneğin, farmasötik uygulamalar için 0,5 µm'ye eşit veya daha az)
Kaynak pulunu ve oksitleri gidermek için yüzeyler temizlenmiş ve pasifleştirilmiş
Belgeler:Sertifikalar şunları içermelidir:
EN 10204 Tip 3.1(üreticinin muayene sertifikası) standart uygulamalar için
EN 10204 Tip 3.2(kritik basınçlı kap veya PED uygulamaları için bağımsız üçüncü-taraf denetimi)
Malzeme test raporları (MTR'ler)ısı sayıları, eriyik kimyası, mekanik özellikler ve NDE sonuçlarıyla birlikte
Pozitif malzeme tanımlama (PMI)Her boru uzunluğunun nikel içeriğini doğrulayan kayıtlar
Kaynak haritasıher bir uzunlamasına dikişin konumunun ve muayene sonuçlarının belgelenmesi
Sınırlamalar:Alıcılar, kaynaklı borunun belirli uygulamalar için kabul edilmeyebileceğini bilmelidir:
ASME Bölüm I (elektrikli kazanlar) genellikle belirli hizmetler için kesintisiz yapı gerektirir
Bazı kimyasal süreç spesifikasyonları, kritik yüksek-sıcaklık kostik hizmeti için kaynaklı boruyu yasaklar
Nükleer uygulamalar genellikle güvenlikle ilgili borular için- kesintisiz inşaatı zorunlu kılar
Alıcılar, bu gereklilikleri belirterek, Nikel 200 kaynaklı borunun kimyasal işleme, kostik işleme ve diğer korozif hizmet uygulamalarının zorlu taleplerini karşılamasını ve aynı zamanda daha büyük- çap gereksinimleri için maliyet ve kullanılabilirliği optimize etmesini sağlayabilir.
